OP80 1G GPON ONU

OP801G-päätelaitteet on suunniteltu täyttämään kiinteän verkon operaattoreiden tai kaapeli-operaattorien FTTH- ja triple play -palvelun vaatimukset. Laatikko perustuu kypsään Gigabit GPON -tekniikkaan, jolla on korkea suorituskyvyn ja hinnan suhde. Ne ovat erittäin luotettavia ja helppoa hallintaa ja taattua QoS: ää. Ja se on täysin teknisten määräysten, kuten ITU-T G.984.x.

Lähetä kysely

Lataa

1.1 Tuotteen sijainti

1.2 Verkkotila

OP801G on FTTH-tilan päätelaite, joka on suunniteltu sisätiloihin. Erityinen sovellus viittaa kuvaan 1-1

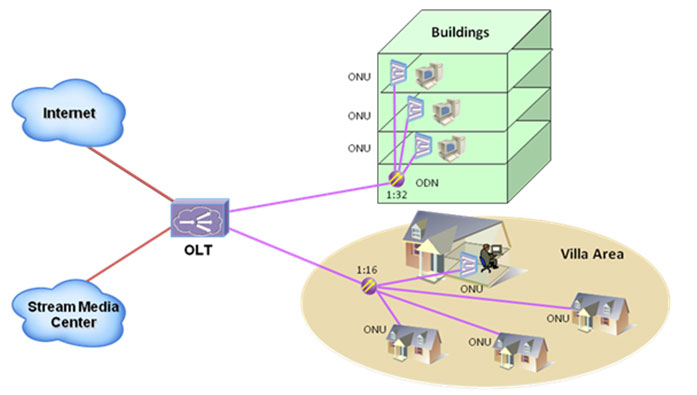

Kuva 1-1 OP801G-tuotteet Verkkokaavio

2.Laitteisto-ominaisuus

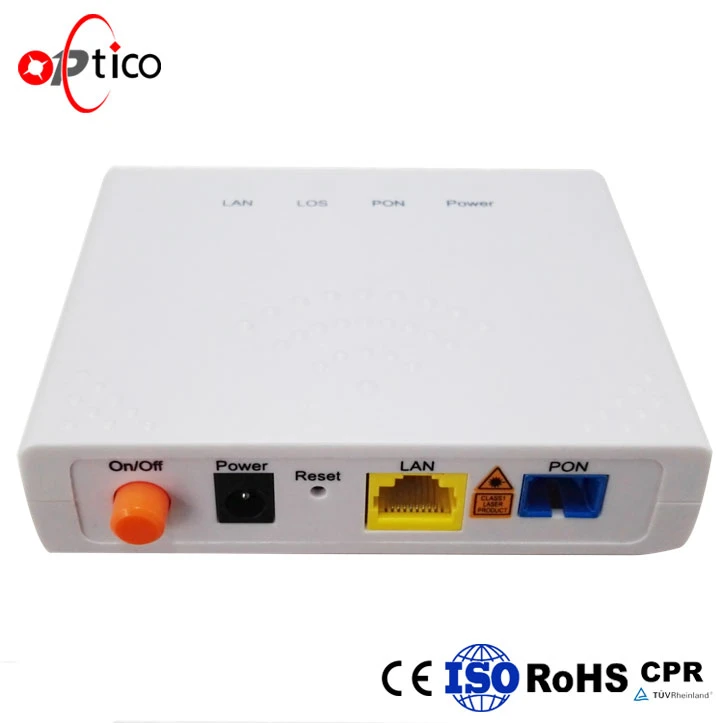

2.1 OP80 1G -laiterajapinnan kuvaus

Porttityyppi	Toimia
PON-portti	Yhdistä PON-portti Internetiin SC-tyyppisellä, yksimuotoisella optisella kuitukaapelilla
LAN-portti	RJ45Port muodostaa yhteyden paikalliseen Internetiin, 1 GE-portti automaattisesti
Palautuspainike (RST)	Paina nollauspainiketta ja pidä 1-5 sekuntia, jotta laite käynnistyy uudelleen ja palautuu tehdasasetuksista.
PWR-portti (DC12 V)	Yhdistä verkkolaitteella
Virta päälle / pois päältä	Virta päälle / pois päältä

2.2 OP80 1G GPON ONU -merkkivalot

Taulukko 2-2 OP801G: n LED-käsky

indikaattorit	Tila	Kuvaus
POWER	Valo päällä	ONU-virtalähde normaalisti
Valo pois	ONU ei virtalähdettä
PON	Valo päällä	ONU-linkki aktiivinen
salama	ONU onnistuu linkittämään
Valo pois	ONU-vastaanottoteho on alhaisempi kuin optisen vastaanottimen herkkyys
LOS	Räpäytys	Laite ei vastaanota optisia signaaleja.
vinossa	Laite on vastaanottanut optisen signaalin.
LAN	Valo päällä	verkkoportti linkitetty, mutta ei tiedonsiirtoa
salama	verkkoportin datapäästö
Valo pois	ONU ei virtalähdettä tai Internet-kaapelin irrotusta

3.Tuotteen OP80 1G GPON ONU tekniset tiedot

3.1 Fysikaalinen rakenne, ympäristö ja sähköparametrit

Taulukko 3-1 OP801G -määritys ja työympäristö

Parametri	nimellinen
Ulottuvuus	107mm x 85mm x 26mm (L x L x H)
Nettopaino	0.26kg
Tyypillinen virrankulutus	<>
melu	Ei mitään
Jäähdytys tyyli	Luonnollisesti jäähdytys
Virtalähde	12 V DC external ulkoisella AC / DC adapterilla）
Asennustyyli	Tukitietokone, seinäkiinnike tai tietoikkunan sisäosa.
ympäristö	0 ~ 45 ℃
Ilmakehän paine	70 ~ 106Kpa
MTBF	50,000hours
MTTR	30 minuuttia
Parametri	nimellinen

3.2 GPON- rajapinnan tekniset tiedot

Taulukko 3-2 OP801G GPON -liitäntä

Parametri	nimellinen
Liitin tyyli	SC / PC
PON-määrä	1
Kuitutyyli	Yksi tila
Aallonpituus	TX ： 1310 +/- 20 nm RX ： 1490 +/- 10 nm
PON-liitäntästandardi	ITU-T G.984.2 / ITU-T G.984.3 / ITU-TG.988 luokka B +
PON-rajapinnan vastaanottoaste	1.244Gpbs
PON-rajapinnan lähetysnopeus	2.488Gpbs
Lähtö optinen teho	Min: 0dBm Max: + 5dBm
Optisen vastaanottimen herkkyys	Edeltä -28dBm
Optisen R: n pituus	Enintään 20 km
