FC UPC -kuituoptiset liittimet

FC UPC -kuituoptiset liittimet

Tämän liittimen kehitti ensin Japan NTT. FC on lyhenne holkkiliittimestä, mikä osoittaa, että ulkoisena vahvistusmenetelmänä on käyttää metalliholkkia ja kiinnitysmenetelmänä ruuvisolki. Aikaisin, FC-tyyppinen liitin, käytetyn keraamisen tapin vastapää on tasomainen kosketusmenetelmä (FC). Tämän tyyppinen liitin on rakenteeltaan yksinkertainen, helppo käyttää ja helppo valmistaa, mutta kuidun pää on herkempi pölylle ja Fresnel-heijastus on helppo tuottaa, ja paluuhäviön suorituskykyä on vaikeampaa. Myöhemmin tämän tyyppistä liitintä parannettiin käyttämällä pallomaista tapia (PC), jonka päätypinta oli yhteensopiva, eikä ulkoista rakennetta muutettu, mikä lisäsi lisäyshäviötä ja paluuhäviön suorituskykyä huomattavasti.

Tuotetiedot:

Sovellukset:
CATV
Metro
Testilaitteisto
Tila-asennukset
Tietojenkäsittelyverkot
Televiestintäverkot
Lähiverkot (LAN)
Laaja-alaiset verkot (WANS)
Laitteen aktiivinen päättäminen

Ominaisuudet:
Pieni lisäyshäviö ja suuri palautushäviö
Nikkelöity messinkirunko
Telcordia-tyyliset saappaat
Tarkka kohdistus
Vapaasti kelluva keraaminen holkki
Tarkka pyörimissuoja ja korroosionkestävä runko

Laboratoriossa yleisimmät kuituoptiikkaliittimet ovat FC / PC ja FC / APC. FC viittaa tässä yhteydessä holkkikontaktoriin, joka on teräksestä valmistettu metalliholkki (yksi ero valokuituliittimien ja kaapeliliittimien välillä on metallirakenne, kaapeliliittimet ovat pääosin kuparia hyvän johtavuuden takaamiseksi; ja valokuituliittimiä ei ole sähköä ja kupari on pehmeää, kallista ja ruosteista). Liittimissä, jotka ovat kaikki metallia, nämä kaksi lyhennettä jätetään usein huomiotta. Esimerkiksi FC / PC: tä voidaan perinteisesti kutsua PC: ksi, kun taas APC viittaa FC / APC: hen. PC viittaa läheiseen kosketukseen (fyysinen kontakti), joka on myös läheinen kontakti. Paluuhäviöeron mukaan liitin on jaettu PC: hen, SPC: hen, UPC: hen ja APC: hen. SPC viittaa superfyysiseen kosketukseen, UPC viittaa erittäin fyysiseen kosketukseen. Teollisuuden PC-, SPC- ja UPC-standardien määrittelemät paluuhäviöt ovat -35dB, -40dB ja -50dB (paluuhäviö viittaa siihen, kuinka paljon valoa heijastetaan liittimen päätypinnalla, mitä pienempi paluuhäviö, sitä parempi , tietysti voit myös sanoa, että mitä suurempi palautusmenetyksen arvo on, sitä parempi, riippumatta edessä olevasta miinusmerkistä). Eri liittimiä ei voida periaatteessa sekoittaa, mutta PC: n, SPC: n ja UPC: n kuitupäät ovat tasaiset, ja ero on jauhamisen laadussa. Siksi PC: n, SPC: n ja UPC: n sekaliitäntä ei muodosta pysyvää liitintä. Fyysinen vahinko. APC on täysin erilainen. Sen päätypinta hiotaan 8 asteen kulmaan, mikä vähentää heijastusta. Sen alan vakiintunut tuottohäviö on -60dB. APC-liitin voidaan liittää vain APC: hen. Koska APC: n rakenne on täysin erilainen kuin PC: n, jos nämä kaksi liitintä on kytketty laippaan, liittimen kuitupää vaurioituu. Menetelmä APC: n kytkemiseksi tietokoneeseen toteutetaan PC-APC: ksi muunnetulla kuituhyppääjällä. Lisäksi on huomattava, että APC-liittimet ovat yleensä vihreitä (keltaiset kuidut ovat vain yksimoodisia kuituja) ja ihmissilmä näkee kuidun pinnan kallistuksen. Siksi, jotta vältetään sekaannusta liittimien käytöstä kokeen aikana (jotta vältetään tuloporttien, kuten spektrometrien, tuhoaminen), ostaessaan lasereita, hyppyjohtimia jne. Valmistajan on vaadittava yhtenäisesti APC-liittimien toimittamista. FC / PC FC / UPC FC / APC voidaan yhdistää, signaalin vaimennus ei ole kovin suuri, kansallisen standardin mukaan lisäyshäviön tulisi olla alle 0,5dB. Sovellus riippuu pääasiassa sovittimen tyypistä. Yleensä on olemassa useita FC: itä ODF-telineille, monia SC: itä laitteiden optisille porteille ja monia ST: itä lähiverkkoissa ja lähetyksissä.

Sertifikaatit:

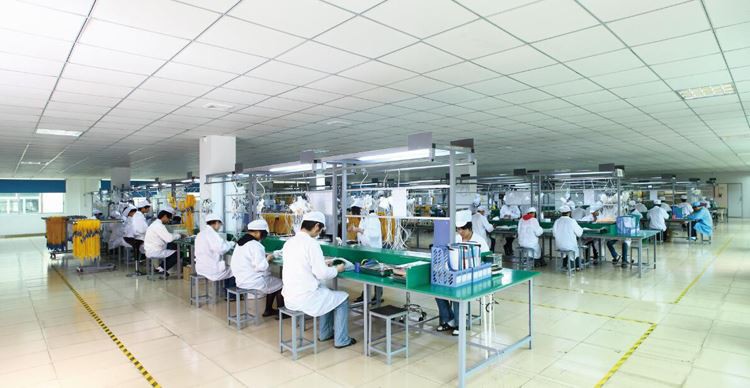

Tehtaan työpaja:
