VCSEL-laser ( pystysuuntaisen syvennyksen laser )
VCSEL: n täydellinen nimi on pystysuuntaisen ontelopinnan emitteri (VCSEL), jota kutsutaan pinta-emittoivaksi laseriksi. Se on yksi valolähteistä, joita käytetään kuituoptiseen viestintään.
VCSEL: n täydellinen nimi on pystysuuntaisen ontelopinnan emitteri (VCSEL), jota kutsutaan pinta-emittoivaksi laseriksi. Se on yksi valolähteistä, joita käytetään kuituoptiseen viestintään. VCSEL-valonlähde voi vaihtaa taajuuden Giga Hz: ksi ja LED: n (valoa lähettävä diodi) ja muiden valonlähteiden, kuten LD (Laser Diode), ja lähetysnopeuden luonnollisesti Giga bps. Vaikka tavanomaisilla LD: llä on myös edellä mainitut ominaisuudet, ne ovat kalliimpia ja luminesenssin tehokkuus on paljon huonompi kuin VCSEL. Lisäksi VCSEL: n tarvitsema käyttöjännite ja -virta ovat pieniä, joten käyttöikä on yli 10 miljoonaa tuntia, yli 100-kertainen verrattuna muihin valonlähteisiin. OPEAK-moduuli / työpöydän VCSEL-lähde on erittäin vakaa, kustannustehokas valonlähde. Automaattinen tarkkuuslämpötilan säätö (ATC) ja tehonohjaus (APC) takaavat optisen tehon ja spektrimuodon pitkän aikavälin vakauden. Yhden moodin kuitulähdettä, erilaisia liittimiä tai sovittimia on saatavilla helpottamaan nopeaa, matalaa menetystä, nopeaa yhteyden muodostamista ulkoisiin laitteisiin. Ulostulon optinen teho on säädettävissä ja sisäinen modulaatiotila on valinnainen.

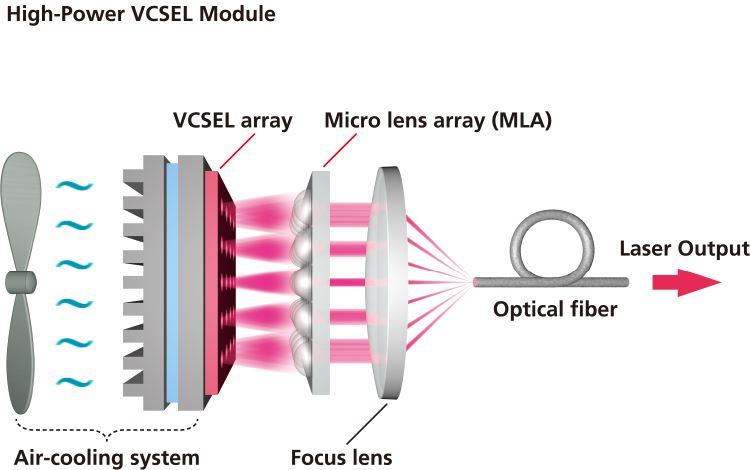

Pystysuora ontelon pinta-säteilevä laser (VCSEL) on uudenlainen laser, joka säteilee valoa pystysuoralta pinnalta. Rakenne, joka poikkeaa tavanomaisesta reunan säteilevästä laserista, tuo monia etuja: pieni ja poikkeava kulma ja kauko- ja lähikohdan jakauman ympyräsymmetria lisäävät suuresti kytkentätehokkuutta kuidun kanssa ilman monimutkaista ja kalliita säteenmuokkausjärjestelmää. On osoitettu, että kytkentätehokkuus multimoodikuidulla voi olla yli 90%; ontelon pituus on äärimmäisen lyhyt, mikä johtaa suureen pitkittäiseen toimintatilaan, joka voi toteuttaa yhden pitkittäisen moodin toiminnan laajalla lämpötila-alueella ja dynaaminen modulointitaajuus on korkea; Pieni tekee spontaanista päästökertoimesta useita suuruusluokkaa korkeampia kuin tavallisten päällystettyjen lasereiden, mikä johtaa siihen, että paljon fyysisiä ominaisuuksia parannetaan; se voidaan testata sirussa, mikä vähentää merkittävästi kehityskustannuksia; valoa säteilevän suunnan pystysuora suunta tekee suuren tiheyden saavuttamisen helpoksi. Kahden ulottuvuuden alueen matriisien integrointi mahdollistaa suuremman tehon, ja koska useita lasereita voidaan järjestää rinnakkain alustaan nähden kohtisuorassa suunnassa, se soveltuu hyvin sovelluksiin, kuten rinnakkaiseen optiseen siirtoon ja rinnakkaiseen optiseen yhteenliittämiseen. Nopeutta sovelletaan onnistuneesti yksikanavaisiin ja rinnakkaisiin optisiin liitäntöihin, ja sen suorituskyky-hinta-suhde on laajakaistayhteysverkossa ja suurten nopeuksien tietoliikenneverkoissa. Suuri määrä sovelluksia; se on valoa lähettävän diodin (LED) yhteensopivimman, edullisen massatuotannon houkuttelevin valmistusprosessi.
Sovellus ja näkymät:
Kuituoptisen viestinnän osalta VCSEL-markkinat kehittyvät tällä hetkellä ennennäkemättömällä nopeudella, ja korkeatasoisten LD-tuotteiden korvaaminen Pohjois-Amerikassa Gigabit- ja 10 Gigabit Ethernet-tietoliikenneverkkojen rakentamiseen on johtanut räjähdysmäiseen kasvuun nopeiden VCSEL-lähetin-vastaanotinmoduulien kysyntä. Vaikka nykyinen viestintämarkkinat pienenevät, E1ectroniCastin viimeaikaisen ennusteen mukaan optisen viestinnän VCSEL-lasertulostimien maailmanlaajuinen kysyntä kasvaa edelleen 35% vuodessa seuraavien viiden vuoden aikana ja saavuttaa 2 miljardia dollaria vuoteen 2006 mennessä. Tulevaisuudessa Kiina on suurin tietoliikenneverkkomarkkinat käyttäen VCSEL / Pin-matriiseja saavuttaakseen hyvin lyhyen etäisyyden (VSR) rinnakkaiset optiset liitännät 10 Gbit / s tai jopa 40 Gbit / s ja korkean tiheyden takaisin suurkapasiteettisten kytkentälaitteiden ja siirtolaitteet. Hallituksen yhteys edistää merkittävästi kotimaisten tietoliikenneverkkojen ja viestintälaitteiden kehittämistä.
VCSEL: llä on myös hyvät sovellusmahdollisuudet muissa asioissa. Optisen tulostuksen osalta optisten skannaustekniikoiden, kuten lasertulostimien monikulmaisten peilien, sähköistäminen on ollut ongelma, jota ei ole ratkaistu monta vuotta, ja se on vähitellen parantunut teknologian kehittämisen myötä. Jos käytetään LED-matriiseja, virrankulutus on pullonkaula, ja VCSEL-matriisien käyttöönotto voi ratkaista tämän ongelman. Useita palkkeja tuhansien VCSEL-ryhmien muodossa voi olla paras tapa korvata monikulmioinen peilikuvaus. Aikaisemmin yksittäiseen laserputkeen verrattuna VCSEL: n array-integroitu rakenne mahdollistaa samanaikaisen monirivisen skannauksen. Tämä voi lisätä huomattavasti lasertulostimen skannausnopeutta ja pidentää sen käyttöikää vastaavasti. Valonäytön mukaan tavanomaiset näytöt on rakennettu punaisilla, vihreillä ja sinisillä kolmivärisillä värivalaisuputkilla. Jos voidaan valmistaa punaisia, vihreitä ja sinisiä kolmivärisiä lasereita, niitä voidaan käyttää suurten näyttöjen teknisessä kentässä. . Tällä hetkellä tutkimusvaiheessa ovat GaN-sarjan laserit, joiden aallonpituudet vaihtelevat sinistä ultraviolettia. Tämä VCSEL-sarja on tehokas teknologia tulevien kuvien näyttämiseen. Valaistuksen kannalta VCSEL: n sähköoptisen muuntamisen hyötysuhde on yli 50%, mikä on paljon suurempi kuin nykyinen valonlähde. Jos sen aallonpituus voi peittää ultraviolettivalikoimasta näkyvälle alueelle, sen voidaan odottaa olevan laaja käyttömahdollisuus valaistuksen alalla. Valkoisen valaistuksen saavuttamiseksi. Esimerkiksi sisävalaistus, joka säätää valon voimakkuutta, kannettavien tietokoneiden taustavalot, liikennevalot ja ulkovalaistus. Lisäksi toivotaan myös sovellettavaksi kaasun havaitsemiseen ja suurtiheyksiseen optiseen varastointiin.
