Optisen D-laitteen akkumulaatioprosessori
TOSA: n ja ROSA: n pakkaustekniikat sisältävät pääasiassa TO-CAN-koaksiaalipakkauksia, perhospakkauksia, COB (ChipOnBoard) -pakkauksia ja BOX-pakkauksia.
TOSA, ROSA ja sähköpiirit ovat kolme osaa, joilla optisten moduulien kustannussuhde on korkein: 35%, 23% ja 18%. TOSA: n ja ROSA: n tekniset esteet ovat pääosin kahdesta näkökulmasta: optinen siru ja pakkaustekniikka.
Yleensä ROSA on pakattu jakajaan, fotodiodiin (kevytpaineen korvaaminen jännitteeksi) ja transimpedanssivahvistimella (vahvistettu jännitesignaali), ja TOSA on pakattu laserohjaimella, laserilla ja multiplekserillä.
TOSA: n ja ROSA: n pakkaustekniikat sisältävät pääasiassa seuraavat:
1) TO-CAN-koaksiaalipaketti;
2) perhospaketti;
3) COB (ChipOnBoard) -paketti;
4) BOX-pakkaus.

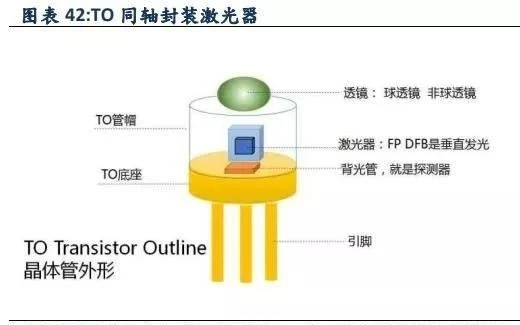

TO-CAN-koaksiaalipaketti: Kuori on yleensä lieriömäinen, pienen koon vuoksi sitä on vaikea rakentaa jäähdytykseen, on vaikea hajottaa lämpöä, ja sitä on vaikea käyttää suuren tehon tuottamiseen suurella virralla, joten se on vaikea käyttää kaukokäyttöön. Tällä hetkellä pääsovellus on myös 2,5Gbit / s ja 10Gbit / s lyhyen matkan lähetys. Mutta kustannukset ovat alhaiset ja prosessi on yksinkertainen.

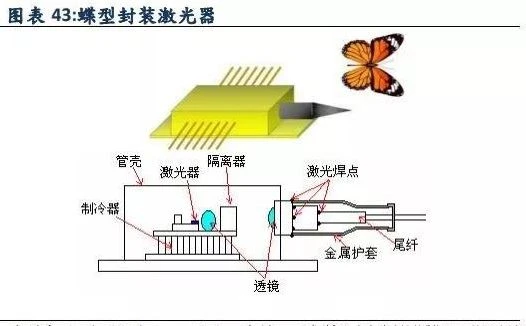

Butterfly-paketti: Kuori on yleensä suorakulmainen suuntaissärmiö, ja rakenne ja toteutustoiminnot ovat yleensä monimutkaisempia. Se voidaan varustaa jääkaapilla, jäähdytyselementillä, keraamisella pohjayksiköllä, sirulla, termistorilla, taustavalon valvonnalla ja se voi tukea kaikkien yllä olevien komponenttien liitosjohtimia. Kotelolla on suuri pinta-ala ja hyvä lämmönpoisto, ja sitä voidaan käyttää siirtoon eri nopeuksilla ja pitkillä 80 km etäisyyksillä.
COB-pakkaus tarkoittaa siru-aluksella olevaa pakkausta ja lasersiru kiinnitetään piirilevyn substraattiin, mikä voi saavuttaa pienentämisen, kevyyden, suuren luotettavuuden ja alhaiset kustannukset. Perinteinen yksikanavainen 10Gb / s tai 25Gb / s nopeuksinen optinen moduuli käyttää SFP-pakettia juottamaan sähkösirun ja TO-pakatut optiset lähetin-komponentit piirilevylle optisen moduulin muodostamiseksi. 100 Gb / s optiselle moduulille, kun käytetään 25 Gb / s sirua, tarvitaan 4 sarjaa komponentteja. Jos käytetään SFP-pakkausta, vaaditaan neljä kertaa tila. COB-pakkaus voi integroida TIA / LA-sirun, laserryhmän ja vastaanottimen ryhmän pienessä tilassa pienentämisen saavuttamiseksi. Tekniset vaikeudet liittyvät optisen sirun laastarin paikannustarkkuuteen (vaikuttaa optiseen kytkentävaikutukseen) ja sidontalaatuun (vaikuttavat signaalin laatuun ja bittivirhesuhteeseen).
BOX-paketti on perhospaketti, jota käytetään monikanavaiseen rinnakkaispakettiin.
25 G: n ja sitä alhaisemmat optiset moduulit käyttävät enimmäkseen yksikanavaisia TO- tai perhospaketteja, joissa on vakioprosessi- ja automaatiolaitteet ja alhaiset tekniset esteet. Suurinopeuksisille optisille moduuleille, joiden nopeus on vähintään 40G, rajoitetaan laserin nopeudella (enimmäkseen 25G), se toteutetaan pääasiassa useiden kanavien kautta samanaikaisesti. Esimerkiksi 40G toteutetaan 4 * 10G: llä ja 100G toteutetaan 4 * 25G: llä. Nopeiden optisten moduulien pakkaaminen asettaa korkeammat vaatimukset samanaikaisen optisen suunnittelun, suurten nopeuksien sähkömagneettisten häiriöiden, pienennetyn koon ja lisääntyneen virrankulutuksen aiheuttamille lämmönpoisto-ongelmille. Optisten moduulien nopeuden kasvaessa yhden kanavan siirtonopeus on jo kohonnut pullonkaulaan. Jatkossa, 400 G: n ja 800 G: n suuntaan, rinnakkaisesta optisesta suunnittelusta tulee yhä tärkeämpi.
