Ⅰ..Yleinen johdanto
LPTB-X30 on suunniteltu FTTH-sovellukseen ja sitä käytetään laajalti tietoliikenneverkoissa, CATV-verkoissa, tietoliikenneverkoissa, lähiverkoissa.
Ⅱ.. Ominaisuuksia
1. Kompakti muotoilu (mitat: 240mm×210mm×55mm)
2. Saranoitu rakenne
3. Täydellinen tiivistysteho
4. Materiaali: suuri iskumuovi
5. Iskunkestävä ja UV-kestävä thermomuovi pitkäikäis
6. Helppo asentaa
7. Voidaan avata uudelleen ja käyttää uudelleen
8. Soveltuu seinäasennukseen ja tankojen asennukseen
Iii.. Erittely
Mitat(mm) | 240×210×55 | Enimmäiskapasiteetti (yksi ydin) | 8cores (8cores) |
Paino(g) | 602 | Tiivistysmenetelmä | Mekaaninen |
Sisäänkäyntien lukumäärä | 3 porttia (kuituoptiselle kaapelille) + 8 porttia (pudotuskaapeleille) | Ympäristön lämpötila | -40°C~ +65°C |
Sopivan kaapelin halkaisija(mm) | Max.Ф12 | ||
Suojausluokka | IP65-protokolla | PLC jakaja | 1×8 |
Iv.. Pakkauksen sisältö
V.. Asennusohjeet
1. Esitoiminnon valmistelu
1.1Valitse päätekotelon tyyppi, kaapelikohde ja kaikki osat ennen asennusta
1.2Pidä kaikki osat kuivina ja puhtaina asennusta varten.
1.3Pidä työympäristö puhtaana (kuivana ja pölyttömänä) ja tasaisena asennusta varten.
1.4Asennuksen aikana on käytettävä vakioinstrumentteja ja -työkaluja.
2. Optisen kaapelin toiminta
2.1 Määritä leikattava pituus (noin 100cm) jastrippaamisen pituus.
2.2 Leikkaa vahvistettu ydin, pidä varattu pituus noin 4 cm.
Varotoimi：
(1) Optinen kuitu ei saa vaurioitua.
(2) Leikkaa vaurioitunut kuitu ja liu'uta uusi kuitu uudelleen onnettomuuden sattuessa.
3.AsennusOpetusta
3.1 Asenna sovitin levylle ja ruuvaa kiinnitysruuvi (kuva 1) ja irrota ruuvi lokerosta
3.2 Aseta optinen jakaja uraan ja liitä sovittimia.
(Kuva 4,5)
3.3 Rentouta vahvistetun ytimen ruuvi ja irrota kiinnityspuristin.

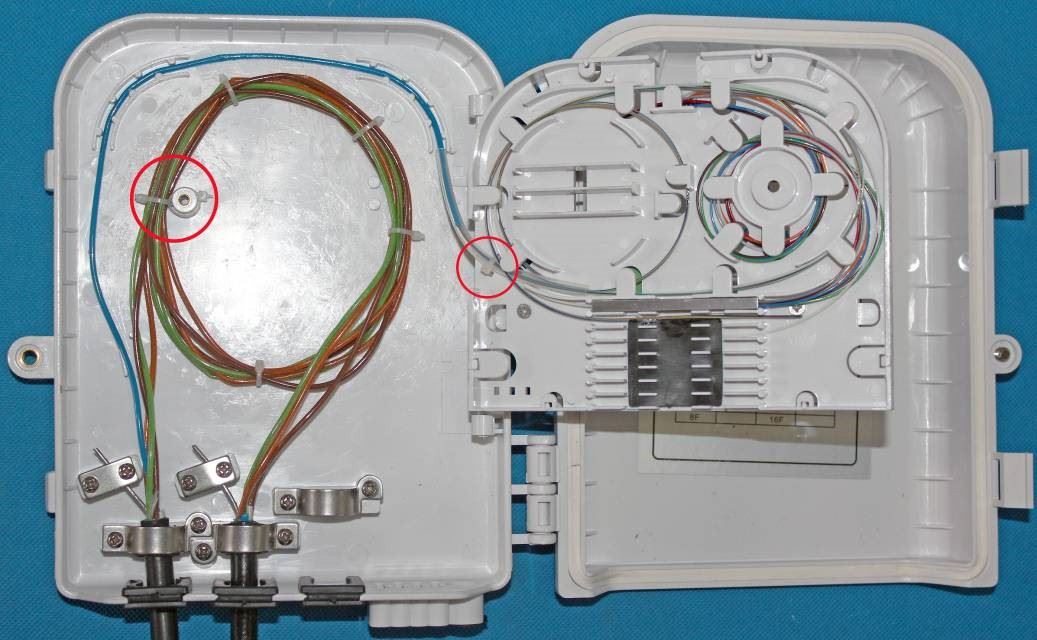

3.4 Pujota riisuttu kaapeli liitinkoteloon ja suojaa kuitukaapeli vaahtomuovinauhalla. Kiristä kaapeli kiinnityspuristimella,sido aramidilanka vahvistetun ydinruuvin ympärille ja ruuvaa kiinnitysruuvi kiinni. (Kuva 7)
3.5 Kelaa leikkaamaton optinen kuitu
Kelaa leikkaamaton optinen kuitu pohjaan vähintään yli 30 mm: n radiumilla, sido kuidut nylon-siteillä tiukasti.
3.6 Kuitujen ositus
Kuitujen osittamiseen on kaksi tapaa.
(1)on, että yksi kahdestatoista kuidusta 1×8 PLC-jakaja. Tässä on tietoja kuitujen plistä 1: n kanssa×8 PLC-jakaja.
(2) on, että kuidut ystävät suoraan sapuskan kanssa.
(1) 1×8 PLC Splitterin kanssa
(1)Laita yksi optinen kuitu kahdestatoista kuidusta nidontasuojaputkeen
(2)1×8 PLC-jakajalla ja aseta lämpökuihdut putket uraan.
(3)Tämän jälkeen kelaa ylimääräinen kuitu pohjaan varastointia varten.
Kiinnitä plice-lokero ja ruuvaa kiinni kiinnitysalustan kiinnitysruuvi tiukasti kiinni.
( 2 ) Splice pigtailien kanssa
(1)Asenna sovitin ja liitä se sapuskaan.
(2)Kelaa sitten pigtail pohjaan tai laatta-astiaan (vähiten radiumia on yli 30 mm)
(3)Tämän jälkeen 12 optista kuitua laitetaan erikseen kiinnikesuojaputkiin, ne yllään yksi kerrallaan suoraan sapattien kanssa.
(4)Liitä lopuksi muut pudotuskaapelin sisääntuloporttien pigtailit sovittimien toiseen kylkeen.
3.7 Asenna nopea liitin paikan päälle.
1 Pujota pudotuskaapeli sisäänkäynnistä.
2 Asenna nopea liitin paikalleen.
3 Liitä nopea liitin sovittimiin.
3.8Sulje kaapeliportit.
Kun kuitukaapelin halkaisija on pienempi kuin tulo-/poistoaukon halkaisija, kuitukaapelin ulkohalkaisijaa on suurennettu tiivistenauhalla. Älä unohda tukkia portteja kumitulppilla ja kiinnitä kaikki ruuvit tiukasti.
Vi.. Sovelluksen ohjeet
①Seinäasennus
②Tangon asennus
Tärkeä huomautus
Tässä annettujen tietojen, kuten lukujen, lausuntojen ja teknisten tietojen, jotka on tarkoitettu ainoastaan havainnollistamiseen, uskotaan olevan luotettavia. Emme kuitenkaan voi taata sen paikkansapitävyyttä tai täydellisyyttä ja kiistää mitään vastuuta sen käytöstä. Sen vuoksi käyttäjän olisi määritettävä tuotteen soveltuvuus käyttötarkoitukseensa. Velvoitteemme ovat vain tämän tuotteen vakiomyyntiehtojen mukaisia, edellytämme missään tapauksessa tuotteen myynnistä, jälleenmyynnistä, käytöstä tai väärinkäytöstä aiheutuvia satunnaisia, epäsuoria tai välillisiä vahinkoja. Tuotteidemme käyttäjien tulisi tehdä oma arviointinsa määrittääkseen kunkin tällaisen tuotteen soveltuvuuden tiettyyn sovellukseen.
