Valokuituinterferometri, instrumentti, joka häiritsee optisia ilmiöitä. Häiriöilmiö on optiikan perusilmiö, ja optisten kuitujen käyttö valon häiriöiden aikaansaamiseksi on tärkeä valon häiriöilmiön sovellus. Koska optinen kuitu korvaa linssijärjestelmän. Optinen polku on joustava, muotoa voidaan muuttaa halutessaan, lähetysetäisyys on pitkä ja sitä voidaan soveltaa erilaisiin ankariin ympäristöihin, joissa on voimakkaita sähkömagneettisia häiriöitä, syttyvyyttä ja räjähdystä jne., Niin että erilaiset interferometrit ja monet toiminnalliset laitteet, kuten Kuituoptisena gyroskooppina optisilla kytkimillä ja optisilla paikannuslaitteilla on laajat sovellusmahdollisuudet. Optisen kuidun Mach-Zehnder-interferometriä voidaan käyttää kokeellisten laitteiden opettamisessa. Opiskelijat kokeilevat tätä laitetta kokeillakseen paitsi syventääkseen ymmärrystään optisten häiriöiden ilmiöstä, ymmärtääkseen optisiin häiriöihin vaikuttavia tekijöitä, mutta myös käyttääkseen kykyään säätää optista polkua ja innostaakseen innovaatioita.
ominaisuudet

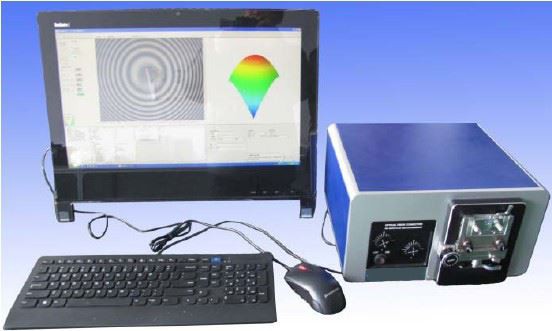

Optisen kuituliittimen päätypallon pallomaisen säteen ja kuidun korkeuden arvioimiseksi sinun on ensin mitattava liittimen päätypinnan muoto. Interferometrillä on suuri mittatarkkuus, nopea nopeus ja edullinen hinta, ja se on tehokas menetelmä pinnan muodon mittaamiseksi. Se on yleiskuvaus optisen kuidun liittimen lopputunnistusinterferometristä. Sen jälkeen kun valonlähteestä emittoitu valo heijastuu puolilinssistä Miro-häiriöobjektiiviin, valo keskittyy havaittavan kuituliittimen päätypintaan. kamera. Tällä hetkellä CCD-kamerassa voidaan havaita häiriöiden hartioita.
CCD-kameran mittaama kuva lähetetään tietokoneelle analysoitavaksi kuvakortin kautta. Voit saada tarvitsemamme mittaustulokset. PZT: tä (pietsosähköistä keraamista komponenttia), jota tietokone ohjaa ohjauskortin ja ohjaussilmukan kautta, käytetään Miro-häiriöobjektiivilinssin siirtämiseen vaiheliikkeen aikaansaamiseksi.
Analyyttisiä häiriöreunoja voidaan käyttää Fourier-muunnosmenetelmällä 2, 3, 4 tai vaihesiirtomenetelmällä 5, 6. Fourier-muunnosmenetelmällä on etuna yksinkertainen, nopea, edullinen jne., Mutta tarkkuus on alhainen, ja sitä käytetään yleensä yksinkertaisiin mittauslaitteisiin. Valokuituliittimen päätypinnan muodon mittaamiseksi käytetään yleensä vaihesiirtomenetelmää, jolla on korkeampi analyyttinen tarkkuus.
On huomattava, että vaiheyhteys on suhteellisen monimutkainen prosessi. Valitse eri vaiheiden kytkentäalgoritmit, laskennan nopeus ja vakaus ovat erilaiset.
Tuotteen käyttö
Tätä tuotetta voidaan käyttää opetuskokeena valokuituhäiriöiden haarojen havaitsemiseksi, ja sitä voidaan käyttää myös antureissa. Reunuksen vaihdon avulla saadaan aikaan muutoksen määrä ulkoiseen vaikutukseen vaiheeseen.
Käyttöehdot
pimeä huone; b tärinän estämiseksi; c sisätiloissa puhdas, ei pölyä; d kokeellinen työpöydän litteä; e huoneenlämpö.
tekninenIndex
Valon kokonaisteho on yli 300 μW
Lähtövalon lineaarinen polarisaatio on suurempi kuin 98%
Havaittavien raitojen määrä on enemmän kuin 25
Yli 2 PZT: n aiheuttamat raitaliikkeet
3 D: n merkitysInterferometer
Valokuitujohdon yhdistämisen onnistuminen riippuu optisen kuidun fyysisen yhteyden laadusta. Tämä fyysinen yhteys on itse liitännän päätypinnan geometrisen koon funktio. Jos tätä geometrista kokoa ei valvota tiukasti. Puhumattakaan verkon pitkäaikaisesta luotettavasta yhteydestä. Telcordia GR-326 määrittelee kolme liittimen teknistä parametria: kaarevuussäde, huipun siirtymä ja kuidun korkeus. Jos geometrinen koko ei täytä vaatimuksia, järjestelmäyhteyden vikaantuminen on suuri. Siksi on erittäin tärkeää ymmärtää oikein päätypintojen geometriset mitat.
1. Kaarevuussäde Kaarevuussäde kuvaa säteen holkin akselista päätypintaan. Sitä voidaan myös kuvata seuraavasti: holkipään pintakäyrän säde, liitin puristaa jousen paineen saavuttaakseen kuitupään pinnan läheisen kosketuksen, ja kaarevuussäteen on ohjattava puristusvoimaa kuidun ylläpitämiseksi keskiosaa vastaava voima. Kaarevuussäteen epäonnistuminen lisää tai vähentää kuidun painetta. Ikääntymisen seurauksena se johtaa lopulta vastaavaan etäisyyteen kuidun keskuksen välillä ja jopa vahingoittaa kuidun päätypintaa. Lisäyshäviö ja kaikumuutokset muuttavat hitaasti häviötä, kauhea asia on, että tätä ei voida tarkasti simuloida millään olemassa olevalla standardimenetelmällä.
2. Vertex-offset Vertex-offset on etäisyys holkin päätykäyrän korkeimmasta kohdasta kuidun ytimen akseliin. Kärjen siirtyminen lisää kuidun tehokasta kytkentäaluetta, mikä lisää lisäyshäviötä ja paluuhäviötä.
3. Kuidun korkeus Kuidun korkeus on etäisyys kuidun päätypinnasta holkin päätypintaan. Kuidun korkeusindeksiä käytetään kuitujen ja kuidun välisen kontaktin mittaamiseen. Kun materiaali laajenee tai lyhenee, kuidun sag muodostaa ilmaraon kuitukoskettimien väliin, mikä muuttaa sisääntuloa ja paluuhäviötä. Optisen kuidun korkeus lisää painetta optisten kuitujen välillä, vahingoittaen siten optista kuitua tai siirtää paineen epoksihartsiin, joka kiinnittää optisen kuidun, tuhoamalla siten optisen kuidun kiinnityksen ja vaikuttamalla suorituskyvyn vakauteen. Korkealaatuisten kuituoptisten liittimien on läpäistävä 3 D-testi. Hyvin harvat tällä hetkellä markkinoilla olevat kuituoptiset liittimet läpäisevät interferometritestin. Nopeaa verkkoa rakennettaessa suositellaan ostamaan kuituhyppääjiä ja pigtejä, jotka läpäisevät 3 D-testin.
