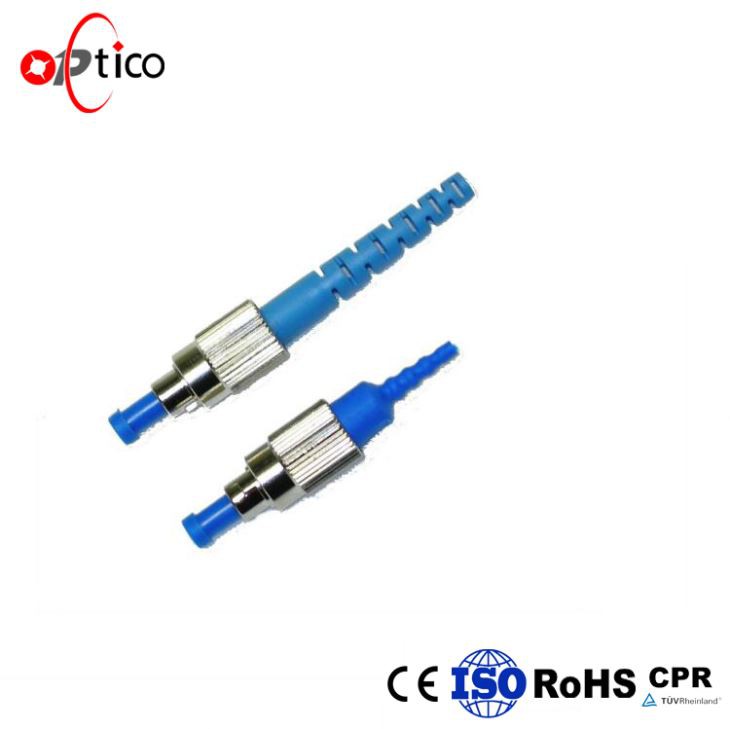

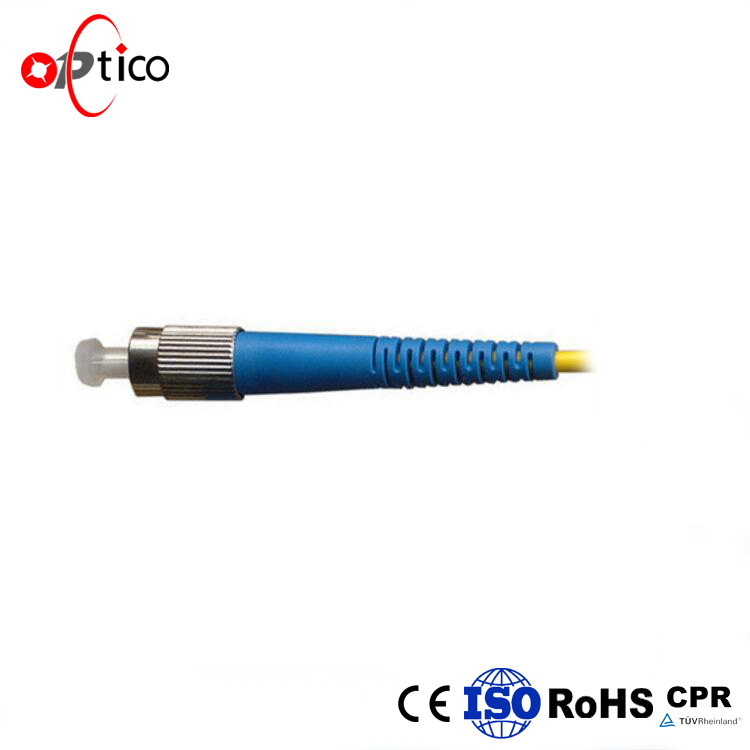

FC-kuituoptiset liittimet
Tämän liittimen kehitti ensin Japan NTT. FC on lyhenne holkkiliittimestä, mikä osoittaa, että ulkoisena vahvistusmenetelmänä on käyttää metalliholkkia ja kiinnitysmenetelmänä ruuvisolki. Aikaisin, FC-tyyppinen liitin, käytetyn keraamisen tapin vastapää on tasomainen kosketusmenetelmä (FC). Tämän tyyppinen liitin on rakenteeltaan yksinkertainen, helppo käyttää ja helppo valmistaa, mutta kuidun pää on herkempi pölylle ja Fresnel-heijastus on helppo tuottaa, ja paluuhäviön suorituskykyä on vaikeampaa. Myöhemmin tämän tyyppistä liitintä parannettiin käyttämällä pallomaista tapia (PC), jonka päätypinta oli yhteensopiva, eikä ulkoista rakennetta muutettu, mikä lisäsi lisäyshäviötä ja paluuhäviön suorituskykyä huomattavasti.
FC-kuituoptiset liittimet
Johdanto:
FC Fibre Channelilla on omat protokollakerroksensa, jotka ovat:
FC-0: liitäntä fyysisten tietovälineiden, kaapeleiden jne. Liittämiseen; koodauksen ja dekoodauksen standardien määrittely.
FC-1: siirtoprotokollakerros tai datalinkkikerros, koodaus- tai dekoodaussignaali.
FC-2: Verkkokerros, kuitukanavan ydin, määrittelee kehykset, virtauksen hallinnan ja palvelun laadun.
FC-3: Määrittää yleiset palvelut, kuten tietojen salaus ja pakkaaminen.
FC-4: Protokollan kartoituskerros, joka määrittää rajapinnan kuitukanavan ja ylemmän kerroksen sovellusten välillä. Ylemmän kerroksen sovellukset, kuten sarja-SCSI-protokolla ja HBA-ohjain, tarjoavat FC-4: n liitäntätoiminnot. FC-4 tukee moniprotokollaa, kuten: FCP-SCSI, FC-IP, FC-VI.
Kuitukanavan pääosa on itse asiassa FC-2. Niistä FC-0: sta FC-2: een kutsutaan FC-PH, nimittäin&"; fyysinen kerros GG". Kuitukanavaa kuljetetaan ensisijaisesti FC-2: n kautta, joten kuitukanavaa kutsutaan usein myös nimellä" Layer 2" tai" Ethernet-tyyppinen."
Parametrit:
2.Ominaisuus
1). Pieni lisäyshäviö
2). Suuri paluuhäviö (vähän heijastuksia rajapinnassa)
3) .Helppo asennus
4) .Matalat kustannukset
5) .Luotettavuus
6). Matala ympäristöherkkyys
7) .Helppo käyttö
3. sovellus
1). CATV
2). Aktiivisen laitteen irtisanominen
3) .Televiestintäverkot
4) .Metro
5) .Paikalliset verkot (LAN)
6) .Tietojen käsittelyverkot
7) .Testivälineet
8) .Tilan asennus
9) .Laaja-alaiset verkot (WAN)
AdvantagesAndDhaittojaOf FCCliittimetAndOsen jälkeenCliittimet:
ST, SC, FC, kuituoptiset hyppyliittimet ovat kehittäneet eri yritykset alkuaikoina, ja käytön vaikutus on sama, kullakin on omat edut ja haitat.
FC-kuituhyppyliittimiä käytetään yleensä tietoliikenneverkoissa. Kierrekorkki on ruuvattu adapteriin. Edut ovat luotettavia, pölytiiviitä ja haittana on, että asennusaika on hieman pidempi.
ST-kuituhyppyliitin kuuluu yleiseen verkkoon. Asennuksen jälkeen solki pyörii puolen jakson ajan. Haittana on, että se on helppo rikkoa.
SC-kuituhyppyliitintä käytetään yleisesti myös yleisissä verkoissa. SC-hyppyliitin on suoraan kytkettävissä ja helppokäyttöinen. Haittana on, että se on helppo pudota.
MPO-kuitujohdin koostuu monisydämisestä monikanavaisesta pistokeliittimestä ja optisesta kaapelista. Liittimen ulkoiset osat ovat tarkkuusmuoviosia, jotka soveltuvat rakennusten, aktiivisten laitteiden ja valokuituyhteyksien tiheään johdotukseen.
Yrityksen sertifikaatit:

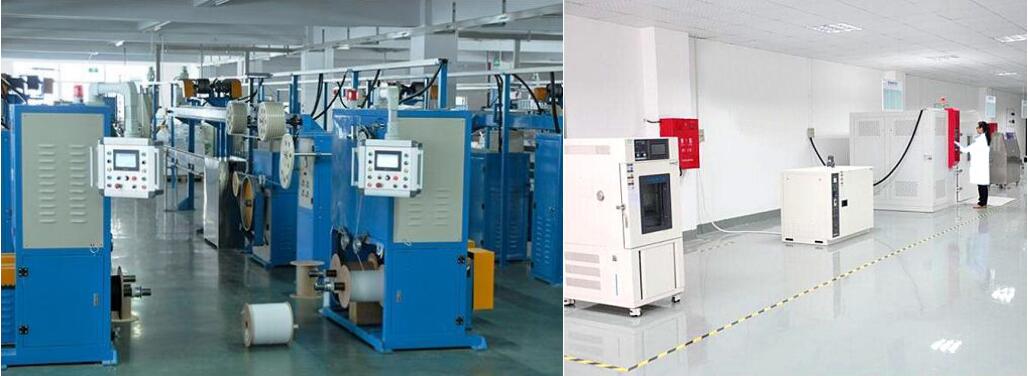

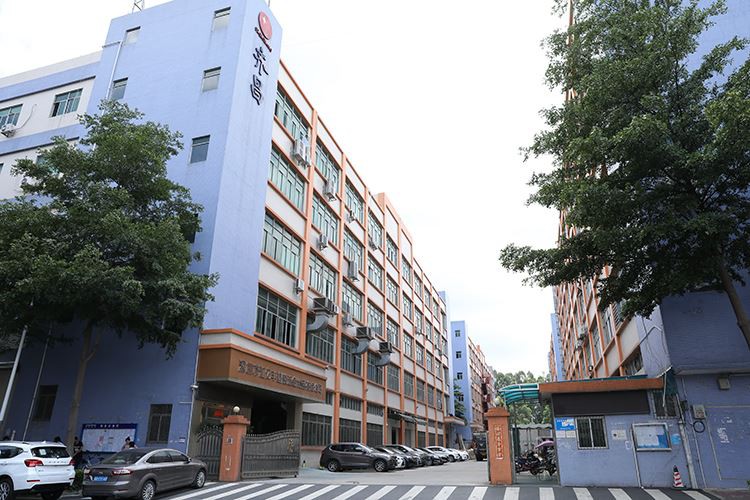

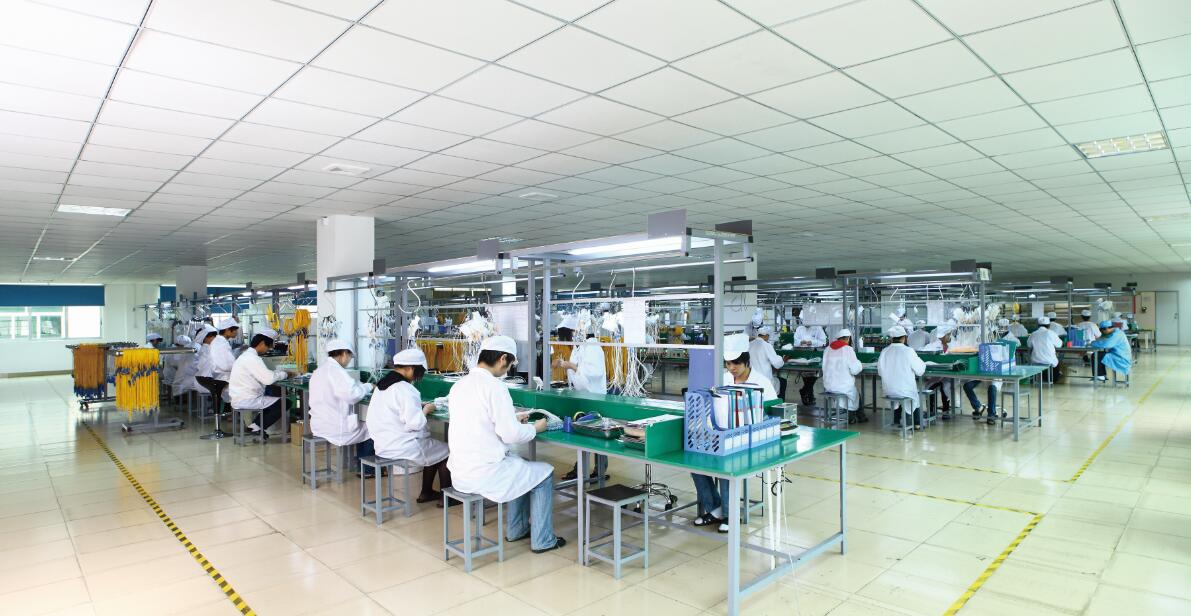

Yrityskuvat:
Suositut Tagit: fc-kuituoptiset liittimet, Kiina, valmistajat, toimittajat, tehdas, tukku, räätälöity
